Gwybodaeth Cynnyrch
Mae Cnau Clo Precision Square Rn yn cael eu cynhyrchu o ddur aloi 42CrMo, sy'n gydnaws ag edafedd cryfder uchel Gradd 12.9, sy'n cynnig ymwrthedd trawiad a gwrthsefyll traul; Mae'r corff sgwâr yn hwyluso gosod a chlampio, tra bod yr elfen cloi copr integredig (ongl optimaidd o'i gymharu â'r edau) yn atal dadffurfiad cnau a achosir gan lwythi echelinol ar yr wyneb edau. Mae gweithgynhyrchu manwl gywir yn sicrhau cywirdeb edau uchel, ac mae'r cynulliad cloi isocentrig yn gwneud iawn am wyriadau gosod siafftiau. Yn cynnal manwl gywirdeb hyd yn oed ar ôl dadosod dro ar ôl tro, sy'n addas ar gyfer offer trawsyrru manwl fel turnau CNC a moduron servo, yn ogystal â chymwysiadau sydd angen eu cynnal a'u cadw'n aml. Mae Jiesheng yn cynnig ystod gynhwysfawr o gnau cloi i gwrdd â'ch gofynion awtomeiddio, gan gynnwys cnau cloi echelinol, cnau cloi rheiddiol, cnau cloi corff dannedd, a chnau cloi hydrolig, sy'n addas ar gyfer cymwysiadau amrywiol.
Manteision craidd cnau hunan-gloi sgwâr RN
Cynyddodd effeithlonrwydd y cynulliad 40%: nid oes angen allweddell a golchwr clo, mae teclyn-llai o osod yn cael ei wireddu trwy osod - mewn gosod rheiddiol bloc pres + rhaglwyth edau, ac mae cyfradd cadw cryfder y siafft yn cyrraedd mwy na 90% (30% o'r datrysiad traddodiadol oherwydd colli cryfder peiriannu bysell).
Cywirdeb lleoli lefel micron: mae edafedd mewnol ac wynebau diwedd yn cael eu mowldio mewn un broses i sicrhau perpendicwlar o Llai na neu'n hafal i 0.003mm/100mm a rhediad rheiddiol yn cael ei reoli o fewn 0.005mm, gan ddiwallu anghenion senarios manwl, megis gwerthydau offer peiriant CNC (gweithrediad cyflymder uchel 10,000rpm).
Perfformiad gwrth-llacio deinamig rhagorol: bwlch iawndal elastig bloc pres + edafedd ffosffad (cyfernod sefydlogrwydd ffrithiant o 0.12), yn yr amgylchedd dirgryniad 20-2000Hz yn y gyfradd gwanhau torque llacio o ＜5%, mae ymwrthedd dirgryniad y golchwyr gwanwyn traddodiadol yn 3 gwaith.
Cynnal a chadw bywyd hir{0}}rhydd: 42CrMo uchel-triniaeth tymeru dur cryfder 42CrMo (cryfder tynnol Mwy na neu'n hafal i 1000MPa), rhwd arwyneb ffosffad-gwrthsefyll{5}}gwrthsefyll, cyfradd cadw drachywiredd o 95% ar ôl 1000 gwaith o ddadosod, bywyd y gwasanaeth o fwy na 8,000 awr (dim ond 8,000 o oriau traddodiadol). cnau).
Addasrwydd pob golygfa: gall modelau aloi alwminiwm ar gyfer ystafell lân lled-ddargludyddion (Dosbarth 100), math sy'n gwrthsefyll tymheredd wrthsefyll tymheredd uchel 300 gradd, a ddefnyddir yn eang mewn peiriannau hedfan, uniadau robot diwydiannol ac amodau gwaith llym eraill.
|
Enw cynnyrch |
Cnau clo math RN |
|
Deunydd |
42CrMo |
|
Edau drachywiredd |
IOS6H |
|
Cyfres |
Math RN- |
|
Gorchymyn lleiaf |
50 件 |
|
Caledwch |
28 gradd -32 gradd |
|
Cywirdeb fertigol |
0.005MM |
|
Nodweddion |
Gwydn, gwrthsefyll cyrydiad, hawdd ei osod, yn gyfnewidiol. |
|
Pacio |
1. Bag plastig gyda blwch neu achos pren. 2. Yn ôl gofyniad y cwsmer. |
|
Cludiant |
Ar y môr / awyr / gwasanaeth negesydd. |
Paramedrau Manyleb
Paramedrau Cynnyrch Cnau Clo Precision Math RN
|
Model |
Maint |
||||||
|
M |
m |
D |
d |
h |
L |
T |
|
|
RN5 |
M5*0.5 |
M3*1 |
13 |
9 |
5 |
2.7 |
11 |
|
RN6 |
M6*0.75 |
M3*1 |
14.5 |
10 |
5.5 |
2.7 |
12 |
|
RN8 |
M8*1.0 |
M3*1 |
16 |
13 |
7 |
4.5 |
14 |
|
RN10 |
M10*1.0 |
M4*1 |
19 |
15 |
8 |
4.5 |
16 |
|
RN12 |
M12*1.0 |
M4*1 |
22 |
17 |
8 |
4.5 |
18 |
|
RN15 |
M15*1.0 |
M4*1 |
25 |
21 |
8 |
4.5 |
22 |
|
RN17 |
M17*1.0 |
M5*2 |
30 |
23 |
11 |
6.5 |
24 |
|
RN20 |
M20*1.0 |
M5*2 |
35 |
28 |
11 |
7 |
30 |
|
RN25 |
M25*1.5 |
M5*2 |
42 |
34 |
13 |
7.5 |
35 |
|
RN30 |
M30*1.5 |
M6*2 |
48 |
39 |
14 |
8 |
40 |
|
RN35 |
M35*1.5 |
M8*2 |
60 |
46 |
20 |
12 |
50 |
|
RN40 |
M40*1.5 |
M8*2 |
62 |
46 |
22 |
12 |
50 |

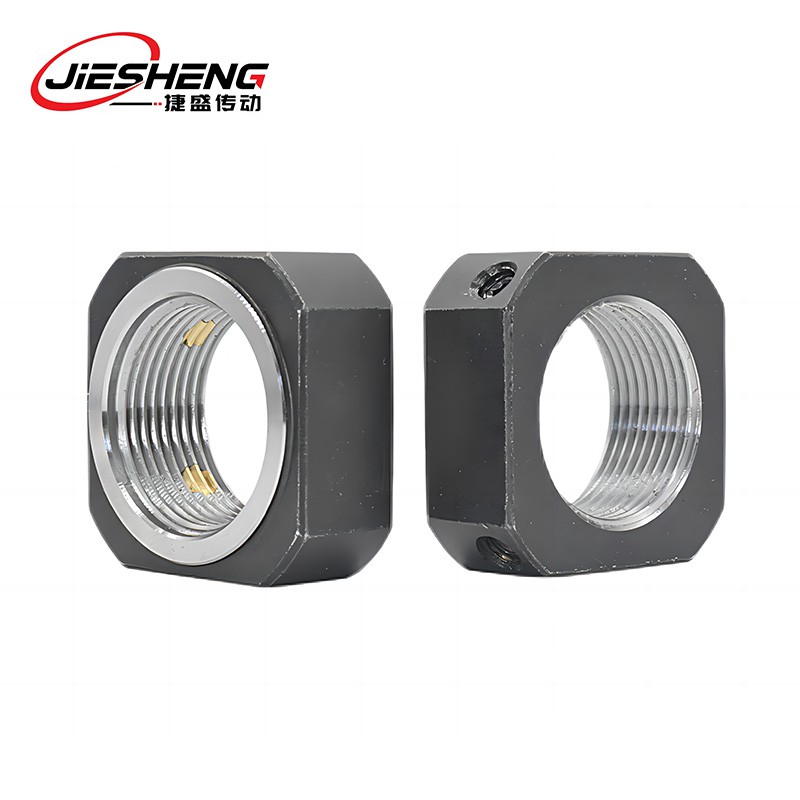

Arddangos Cynnyrch
Senarios Cais
Cymwysiadau Cnau Clo Precision
Sector Offeryn Peiriant Precision
Yn gydnaws â turn CNC a gyriannau sgriw pêl canolfan peiriannu fertigol. 42CrMo traul-aloi sy'n gwrthsefyll traul + Gradd 12.9 uchel-cryfder llwyth-capasiti dwyn. Mae proffil sgwâr yn hwyluso gosod tra'n darparu manylder uchel i liniaru gwallau peiriannu.
Systemau Gyriant Servo
Wedi'i ddefnyddio ar gyfer diogelu pennau siafft modur servo / stepper. Mae cydrannau cloi copr yn atal anffurfiad, gan sicrhau trosglwyddiad pŵer dibynadwy ar gyfer rholeri cludo a phwlïau gyrru mewn llinellau cynhyrchu awtomataidd.
Sector Offer Awtomatiaeth
Yn addas ar gyfer cymalau braich robotig a mecanweithiau cludo manwl gywir. Mae cydrannau cyfochrog yn gwneud iawn am gamaliniad siafft, gan gynnal cywirdeb a rhwyddineb cynnal a chadw hyd yn oed ar ôl dadosod dro ar ôl tro.
Diwydiant Offeryn Manwl
Yn gydnaws â pheiriannau mesur cydlynu a robotiaid llawfeddygol. Anffurfiad-gwrthsefyll â micrometre-trachywiredd lefel, bodloni gofynion dibynadwyedd gweithredol a chywirdeb mesur.
Offer cymorth awyrofod
Wedi'i gyflogi mewn siafftiau modur rheoli hedfan UAV a chynulliadau trawsyrru archwilio tir hedfan. 42Mae ymwrthedd effaith CrMo + edau uchel yn sicrhau gweithrediad sefydlog mewn amgylcheddau uchder/dirgryniad uchel.
Offer lled-ddargludyddion electronig
Yn addas ar gyfer trosglwyddo wafferi pennau siafftiau braich robotig a chydrannau trawsyrru ategol lithograffeg lled-ddargludyddion. Mae ymwrthedd anffurfiad + nodweddion manwl gywir yn cyflawni gofynion trawsyrru lefel isel a cholled micrometre.
Eitemau Arolygu Cyn-Cyflawni Cynhwysfawr
Eitemau prawf
Archwiliad Deunydd ac Ymddangosiad: Cadarnhewch fod y prif gorff wedi'i wneud o ddeunydd aloi 42CrMo (ynghyd ag adroddiad prawf deunydd), gydag arwynebau'n rhydd o grafiadau, cyrydiad neu graciau, ac ymylon sgwâr yn dangos dim dadffurfiad;
Archwiliad Trachywiredd Edefyn: Gwirio dimensiynau edau a chywirdeb proffil gan ddefnyddio mesuryddion edau arbenigol gradd 12.9 a micrometrau. Sicrhewch nad oes unrhyw edafedd wedi'i dorri neu wedi'i gamalinio, gyda gwyriad traw yn bodloni safonau gradd fanwl.
Dilysiad Dimensiwn Strwythur Sgwâr: Mesurwch hyd ochr a thrwch y corff sgwâr gan ddefnyddio calipers digidol. Cynnal goddefgarwch dimensiwn o fewn ±0.02mm i warantu cydnawsedd gosod.
Archwiliad elfen cloi copr: Gwiriwch leoliad ac ongl yr elfennau cloi copr mewnol (gan gydymffurfio â'r manylebau dylunio), gan sicrhau nad oes llacrwydd nac anffurfiad. Cynnal profion cywasgu i asesu hydwythedd cydrannau copr ac adborth cloi.
Profi perfformiad manwl: Mesur crynoder a gwastadrwydd gan ddefnyddio mesuryddion deialu. Efelychu tri chylch cloi-datgloi i ddilysu cywirdeb edau a sefydlogrwydd cloi copr.
Dilysu trorym a llwyth: Profwch y trorym cloi fesul safonau (gan gydymffurfio â manylebau'r cynnyrch), gan sicrhau nad oes unrhyw edafedd wedi'i dynnu a chynhwysedd llwyth echelinol digonol.
Gwirio dogfennau: Cynhwyswch gofnodion arolygu ansawdd, adroddiadau arolygu edafedd, a thystysgrifau deunydd i sicrhau data cyflawn y gellir ei olrhain.
Argymhellion Caffael
-
Dewiswch gyflenwyr sy'n cydymffurfio
Blaenoriaethu cyflenwyr sydd â galluoedd profi arbenigol ar gyfer dur 42CrMo a dal ardystiad ISO 9001 (neu ANSI/DIN). Rhaid iddynt ddarparu adroddiadau cyfansoddiad deunydd a phrotocolau archwilio edau i sicrhau cydymffurfiaeth â safonau Gradd 12.9 a manylebau dimensiwn rhyngwladol.
-
Gwiriad Ansawdd Gwell
Cyn archebion swmp, mae angen adroddiadau arolygu ansawdd cynhwysfawr ar gyfer samplau cychwynnol. Gwirio hydwythedd cydran gopr, trachywiredd edau ar ôl tri chylch cydosod/dadosod (dim diraddio), a chadw llwyth Mwy na neu'n hafal i 98% i liniaru risgiau diffyg cydymffurfio â'r paramedr.
-
Dosbarthiad Diffiniedig ac Ôl Gwerthu
Sefydlu cylchoedd dosbarthu yn seiliedig ar amserlenni cynhyrchu (gan ymgorffori logisteg ryngwladol + 1-2 diwrnod ar gyfer samplu). Cytuno ar amseroedd ymateb 48-awr ar ôl gwerthu a gweithdrefnau dychwelyd/cyfnewid rhyngwladol i atal amhariadau cynhyrchu.
-
Gwirio cydnawsedd trwy gynulliad prawf
Ar gyfer cydweithrediadau cychwynnol neu orchmynion swmp, prynwch 50-100 o unedau i'w treialu gyda chyfarpar tramor (ee turnau CNC manyleb ANSI/DIN). Cadarnhau cydnawsedd gosod a sefydlogrwydd gweithredol cyn gosod archebion swmp.
FAQ
Ar gyfer pa feintiau o bolltau y mae'r cnau hyn yn addas a beth yw'r cydweddoldeb maint?
A: Mae Cnau Clo Precision Square RN ar gael mewn ystod eang o fanylebau, gan gynnwys meintiau metrig M4 - M50, y gellir eu haddasu i'r bolltau maint safonol cyfatebol i ddiwallu anghenion gwahanol offer bach i beiriannau ar raddfa fawr. Mae'r dyluniad edau mewnol manwl uchel yn sicrhau bod edau uchel yn ffitio ac yn gydnaws â bolltau o'r un maint, gan sicrhau cysylltiad solet.
Pa mor hir yw'r amser arweiniol nodweddiadol ar gyfer swmp-brynu RNself yn sicrhau cnau cnau? A yw'n cefnogi archebion cyflym?
A: Pan fydd y stoc o fodelau rheolaidd yn ddigonol, gellir cludo'r cynhyrchion o fewn 3-5 diwrnod gwaith; ar gyfer manylebau arbennig neu orchmynion wedi'u haddasu, yr amser arweiniol yw tua 15-20 diwrnod gwaith. Ar gyfer gofynion brys, mae gennym sianel werdd, amserlennu blaenoriaeth, y cyflenwad cyflymaf o 7 diwrnod gwaith.
A ellir addasu RN Precision Lock Nuts ar gyfer diamedrau siafft ansafonol? Pa mor hir yw'r amser arweiniol?
A: Rydym yn cefnogi addasu ansafonol gydag isafswm archeb o 50 darn, y gellir ei addasu yn unol â goddefgarwch diamedr siafft (± 0.01mm), deunyddiau arbennig a gofynion trin wyneb, gyda chyfnod samplu o 10 diwrnod gwaith a chynhyrchiad màs o 20 diwrnod gwaith.
