Beth yw dimensiynau nodweddiadol cnau clo manwl gywir?

msgstr "Meth-mae dewis maint cnau clo manwl gywir yn ystod y dewis yn arwain at jamio cydosod mewn systemau siafft?"
"Anghyfarwydd â dimensiynau safonol y diwydiant, gan arwain at adolygiadau lluniadu dro ar ôl tro yn ystod cylchoedd addasu ac oedi wrth gyflwyno?" Fel peiriannydd gyda 15 mlynedd o brofiad mewn trawsyrru manwl gywir a chaewyr, camddealltwriaeth sydd wrth wraidd materion o'r fath yn aml. diffiniadau dimensiwn, safonau diwydiant, a rhesymeg cais ar gyfer trachywiredd clo cnau amodau, manylebau diamedr siafft, a gofynion manwl gywir, bydd dewis manwl gywir yn dod yn gyraeddadwy. Heddiw, byddwn yn eich tywys trwy fframwaith wyth-cam i ddeall y rhesymeg allweddol y tu ôl i ddimensiynau cnau clo trachywiredd nodweddiadol-o ddiffiniadau maint i ddilysu dewis-yn mynd i'r afael â phwyntiau poen cyffredin fel "dewis anodd, cydnawsedd gwael, a chyfraddau gwall uchel."

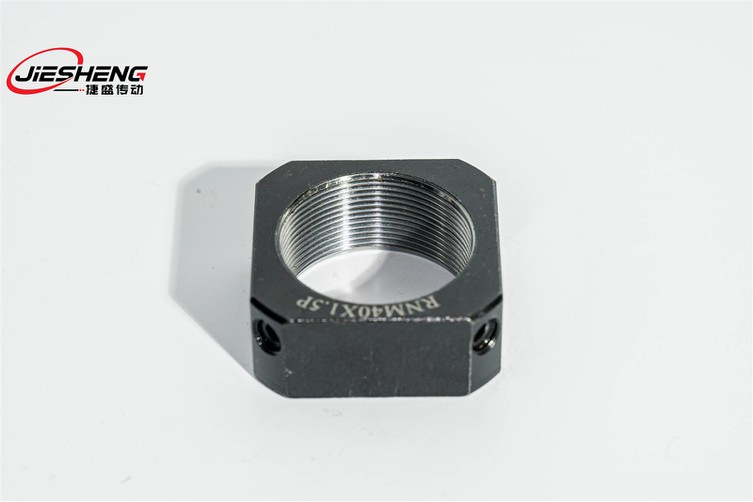

Cam 1: 5-Cam Dadansoddiad Ymarferol o NodweddiadolCnau Cloi PrecisionDimensiynau
Diffinio Dimensiynau Cnau Cloi Precywiredd Craidd-Deall yn gyntaf "Paramedrau Allweddol a Safonau'r Diwydiant"
Er mwyn rheoli dimensiynau cnau cloi manwl gywir nodweddiadol, yn gyntaf eglurwch baramedrau dimensiwn craidd, diffiniadau, a safonau'r diwydiant er mwyn osgoi gwallau dethol a achosir gan "gysyniadau dimensiwn dryslyd":
Mae paramedrau dimensiwn craidd ar gyfer cnau clo manwl yn cynnwys:dimensiynau edau (manyleb, ffurf edau, traw), diamedr allanol, trwch, diamedr turio, lleoli dimensiynau ysgwydd, a dimensiynau slot wrench. Ymhlith y rhain, mae dimensiynau edau, diamedr allanol, a thrwch yn hanfodol ar gyfer dewis, gan benderfynu'n uniongyrchol ar gydnawsedd â chydrannau siafftiau ac offer.

Categorïau Maint Nodweddiadol a Senarios Cymhwysiad:
- Cnau Clo Micro Fanwl (Maint Edau M1-M10):Wedi'i gynllunio ar gyfer offer manwl gywir, gyda dimensiynau cryno ac adeiladwaith ysgafn. Mae diamedr allanol fel arfer yn fwy na maint yr edau 3-8mm, gyda thrwch yn fwy na maint yr edau 2-5mm.

- Bach{1}i-cnau clo trachywiredd canolig (maint edau M10-M45):Yn addas ar gyfer-offer trachywiredd cyffredinol. Dyma'r ystod maint a ddefnyddir amlaf yn y diwydiant, gyda diamedr allanol 5-12mm yn fwy na'r edau a thrwch 4-8mm yn fwy na'r edau.

- Cnau clo manylder mawr (maint edau M45-M100):Wedi'u cynllunio ar gyfer-offer trachywiredd trwm, mae'r dimensiynau mwy hyn yn gofyn am ystyriaeth o gapasiti llwyth. Mae diamedr allanol yn fwy na maint yr edau 8-18mm, mae trwch yn fwy na maint yr edau 6-12mm.

Cam 2: Paramedrau Dimensiwn Nodweddiadol Craidd-Dadansoddiad Meintiol ar gyfer Paru Cywir
Gan gyfuno safonau domestig Prydain Fawr a chymwysiadau diwydiant cyffredin, rydym yn systemateiddio paramedrau dimensiwn nodweddiadol ar gyfer gwahanol fanylebau cnau clo manwl gywir i ddarparu arweiniad dewis uniongyrchol:
M5×0.8: Diamedr allanol 9mm, trwch 5mm, turio mewnol 5mm, lled slot wrench 2mm; Yn addas ar gyfer systemau siafft lleihäwr bach;

Nodweddion Craidd:Cywirdeb yr edau Yn fwy na neu'n hafal i 6H, goddefgarwch dimensiwn ±0.02mm, sy'n addas ar gyfer cymwysiadau lleoli llwythi bach, gofod, golau{3}.

Nodweddion Craidd:Cywirdeb edafedd Yn fwy na neu'n hafal i 5H, goddefgarwch dimensiwn ±0.015mm, gallu llwyth uchel, sy'n cynrychioli ystod maint craidd safonol y diwydiant.

Cam 3: Gofynion Cywirdeb Dimensiynol a Goddefgarwch-Sicrhau Ffit Sefydlog
Mae cywirdeb dimensiwn cnau clo manwl gywir yn effeithio'n uniongyrchol ar effeithiolrwydd y cynulliad. Rhaid diffinio goddefiannau dimensiwn critigol yn glir i atal methiant ffit oherwydd manylder annigonol:
- Goddefiannau dimensiwn craidd (GB/T 6183.1-2018 Gradd A):
Goddefiannau Edau:Cywirdeb edau mewnol Yn fwy na neu'n hafal i 5H, goddefgarwch traw ±0.01mm, goddefgarwch diamedr cymedrig ±0.012mm. Mae cywirdeb edau annigonol yn achosi llacrwydd neu dyndra gormodol gyda chydrannau siafft-mae tyndra gormodol yn achosi straen ychwanegol, tra bod llacio gormodol yn arwain at lacio.

Goddefiant Diamedr Allanol:±0.015–±0.025mm. Gall diamedr allanol allan-o{{{{}}goddefgarwch atal gosod mewn tyllau mowntio offer;
Goddefgarwch dimensiwn trwch:±0.01-±0.02mm; Mae gwyriad trwch yn effeithio ar gywirdeb lleoli, gan achosi clirio echelinol gormodol yn y system siafft;
Lleoli goddefgarwch dimensiwn cam:±0.015mm, perpendicularity wyneb cam Llai na neu'n hafal i 0.01mm/m; Mae gwyriad dimensiwn cam yn cynyddu rhediad rheiddiol yn y system siafft.

- Dulliau Arolygu Manwl:
Dimensiynau edafedd:Defnyddio mesuryddion plwg edau ar gyfer archwilio mynd/na-mynd; defnyddio micrometers edau ar gyfer mesur diamedr cymedrig;
OD a thrwch:Archwiliwch gyda micromedrau allanol a micromedrau dyfnder, cywirdeb Mwy na neu'n hafal i 0.001mm;
Cam lleoli:Defnyddio dangosyddion deialu i fesur perpendicularity arwyneb cam; defnyddio micrometers tu mewn i fesur diamedr cam.

Cam 4: Dethol Dimensiwn Dilysu a Derbyn - Sicrhau Cywirdeb Ffitiadau
Ar ôl dewis, perfformiwch ddilysu dimensiwn a derbyniad i atal methiant y cynulliad oherwydd gwallau dimensiwn. Y broses graidd yw "cynulliad prawf sampl ac archwiliad manwl gywir":
- Proses Derbyn Swp:
Samplu Dimensiynol:Cynnal samplu fesul safon GB/T 2828.1-2012 gyda chyfradd sampl uwch na neu'n hafal i 5%. Rhaid i ddimensiynau critigol (edau, diamedr allanol, trwch) gyflawni cyfradd basio 100%.

Cam 5: Camsyniadau Cyffredin a Thechnegau Lliniaru ar gyfer Dewis Dimensiwn-Lliniaru Risgiau Dethol
Nodi peryglon cyffredin wrth ddewis a defnyddio dimensiwn, ynghyd â strategaethau lliniaru i wella cywirdeb cydweddoldeb dimensiwn:
Camsyniad 1:Dimensiynau edau bras a mân dryslyd, gan arwain at anghysondebau traw.Ateb:Nodwch yn glir y proffil edau siafft (bras / mân), gwiriwch trwy luniadau offer neu fesuryddion edau i atal camlinio.

Camsyniad 2:Anwybyddu goddefiannau dimensiwn, gan dybio bod "dimensiynau agos yn ddigon";
Ymateb: Cadarnhau goddefiannau fesul gofynion cywirdeb offer yn llym; gofyn am adroddiadau arolygu dimensiwn cyn swmp-gaffael.

- Awgrymiadau Ymarferol:
Cynnal llyfr log dimensiwn:Cofnodi manylebau siafft offer, meintiau cnau cydnaws, a senarios cymhwyso ar gyfer cyfeirnod dethol yn y dyfodol.

Samplau wrth gefn o stoc:Cadwch 1-2 sampl maint nodweddiadol ar gyfer offer critigol i atal anghysondebau brys.
Ymgynghorwch â chynhyrchwyr arbenigol:Pan fyddwch yn ansicr ynghylch dimensiynau, darparwch luniadau offer a pharamedrau siafft i gyflenwyr cnau ar gyfer argymhellion proffesiynol ar feintiau safonol neu atebion arferol.

Casgliad: Mae union dimensiwn sy'n cyfateb yn dibynnu ar reolaeth y pen i'r diwedd
Dimensiynau nodweddiadol cywirdebcloi cnaunad ydynt yn fympwyol. Mae'r craidd yn gorwedd wrth gyflawni aliniad manwl gywir trwy "integreiddio safonau'r diwydiant, senarios offer, a pharamedrau system siafft." Ei hanfod yw sicrhau cywirdeb lleoli siafft a sefydlogrwydd gweithredol trwy dimensiwn-i-gweithio-cydweddoldeb cyflwr.

Mae camsyniadau defnyddwyr cyffredin yn cynnwys "dewis yn ddall yn seiliedig ar ddiamedr siafft tra'n anwybyddu gofod gosod a goddefiannau manwl" a "methu â deall amrywiadau dimensiwn rhwng mathau o gnau, gan arwain at amodau gweithredu anghydnaws." Yn ymarferol, mae gweithredu rheolaeth proses lawn-a ddiffiniwyd fel "egluro diffiniadau a safonau dimensiwn → meintioli paramedrau maint nodweddiadol → senario-addasu maint yn seiliedig ar reoli goddefgarwch manwl gywir → an-gwirio addasu safonol → profi derbyniad"-yn galluogi dewis manwl gywir ac yn atal camgyfatebiaethau dimensiwn.
