"Mae camgymhariadau dimensiwn wrth ddewis llwyni dur di-staen yn achosi iddynt atafaelu neu gael clirio gormodol?" msgstr "Ansicrwydd ynghylch ystodau maint cyffredin yn arwain at ddiwygiadau lluniadu dro ar ôl tro yn ystod y broses addasu, gan ohirio amserlenni prosiectau?" Fel peiriannydd gyda 15 mlynedd o brofiad mewn cydrannau mecanyddol manwl gywir, mae cwestiynau o'r fath am ddimensiynau llwyni dur di-staen yn gyffredin iawn. Mae'r mater craidd yn ymwneud â dealltwriaeth annigonol o ddiffiniadau maint bushing, manylebau cyffredin, rhesymeg dewis, a senarios cymhwyso addas. Fel cydrannau craidd sy'n gwrthsefyll traul ac sy'n arwain mewn systemau trawsyrru mecanyddol, defnyddir llwyni dur di-staen yn eang mewn offer peiriant, offer awtomeiddio, dyfeisiau meddygol, a meysydd eraill. Mae eu manwl gywirdeb dimensiwn yn pennu cydnawsedd y cynulliad a sefydlogrwydd gweithredol offer yn uniongyrchol. Mewn gwirionedd, mae gan lwyni dur di-staen ddimensiynau safonol diwydiant wedi'u diffinio'n glir y mae'n rhaid eu cyfateb yn union i ddiamedr siafft, amodau gweithredu, a dulliau cydosod-ni ellir eu gosod yn fympwyol. Heddiw, byddwn yn amlinellu dimensiynau llwyni dur di-staen cyffredin yn systematig trwy fframwaith wyth-cam-o ddiffinio dimensiynau i ddewis ymarferol-yn mynd i'r afael â phwyntiau poen fel "dimensiynau aneglur, gwallau dethol, ac addasu beichus."

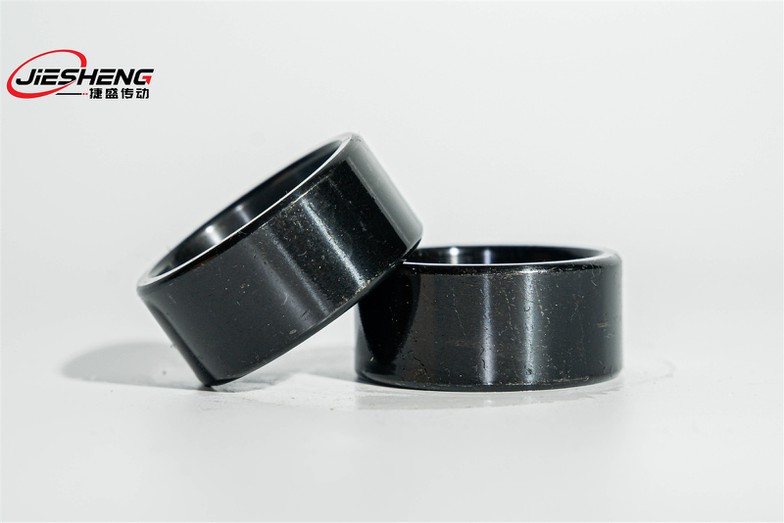

Cam 1: Datgodio 5 Elfen Graidd CyffredinDur Di-staenDimensiynau Bushing
Diffinio Dimensiynau Bushing Craidd-Deall yn gyntaf "Paramedrau Allweddol a Throthwyon Derbyn"
Er mwyn mapio dimensiynau cyffredin yn gywir, egluro diffiniadau craidd, paramedrau allweddol, a throthwyon derbyn y diwydiant er mwyn osgoi "dryswch paramedr" sy'n arwain at gamddehongli dimensiwn:
Mae dimensiynau llwyni dur di-staen yn cyfeirio at y paramedrau geometrig craidd gan sicrhau cydosod priodol gyda siafftiau a gorchuddion dwyn, yn ogystal â pherfformiad swyddogaethol. Y metrigau cynradd yw'r tri pharamedr sylfaenol: "diamedr mewnol, diamedr allanol, a hyd," wedi'i ategu gan baramedrau cysylltiedig megis trwch wal, siamffer, a goddefiannau ffit. Mae dimensiynau rheoli craidd yn cynnwys: cywirdeb dimensiwn sylfaenol, gradd goddefgarwch ffit, a chysondeb dimensiwn (amrywiad dimensiwn yn ystod swp-gynhyrchu).
Trothwyon derbyn dimensiwn cyffredin y diwydiant (yn seiliedig ar GB/T 12459-2017 "Steel Butt-Ffitiadau Pibellau Di-dor wedi'u Weldio" a GB/T 3078-2015 "Dur Wedi'i Dynnu'n Oer ar gyfer Dur Strwythurol o Ansawdd Uchel"):
- Cywirdeb dimensiwn sylfaenol:Gradd goddefgarwch ID Llai na neu'n hafal i H7, gradd goddefgarwch OD Llai na neu'n hafal i h8, goddefgarwch hyd Llai na neu'n hafal i ±0.5mm (pan fo hyd yn llai na neu'n hafal i 100mm);
- Trothwy Clirio:Mae ffitiad clirio â siafft fel arfer yn amrywio o 0.005 i 0.02mm (cymwysiadau manwl) neu 0.02 i 0.05mm (cymwysiadau cyffredinol); ffit ymyrraeth ag ymyrraeth Llai na neu'n hafal i 0.01mm (cymwysiadau dyletswydd trwm).
Cam 2: Dimensiynau Cyffredin Gwahanol Fathau o Frychau Dur Di-staen-Dadansoddiad Cyd-destunol
- Peryglon Dewis Dimensiwn:
Gwirio ar yr un pryd "ID (ar gyfer ffit siafft), OD (ar gyfer gosod braced ffit), a hyd (ar gyfer gosod gofod gosod)" yn ystod y dewis er mwyn osgoi paru paramedr sengl;
Osgoi llwyni gyda ID < φ3mm mewn cymwysiadau micro oherwydd anhawster gweithgynhyrchu uchel a heriau manwl gywirdeb.
Cam 3: Rhesymeg Graidd ar gyfer Dewis Dimensiwn Llewys Dur Di-staen-Paru Union yn seiliedig ar Amodau Gweithredu
Mae dewis dimensiwn llawes dur di-staen yn gofyn am "baru yn seiliedig ar anghenion." Cyfuno ffactorau fel diamedr siafft, amodau gweithredu, a gofod gosod i sgrinio manylebau cydnaws o feintiau cyffredin, gan osgoi "camgyfatebiaethau dimensiwn" neu "dros-beirianneg":
- Camau Dewis Craidd:
Darganfyddwch y dimensiwn cyfeirio (ID):Sefydlu diamedr mewnol y bushing yn seiliedig ar ddiamedr y siafft. Diamedr mewnol=Diamedr siafft + Ffit clirio (neu - Ffit ymyrraeth);
Rhaid bodloni gofynion cryfder. Ar gyfer senarios-llwytho trwm:Trwch wal Yn fwy na neu'n hafal i 5mm. Mae llwyni muriog tenau (t Llai na neu'n hafal i 3mm) ond yn addas ar gyfer senarios llwyth golau.
Cam 4: Ystyriaethau Craidd ar gyfer Addasu Dimensiynau Bushing Dur Di-staen-Ansafonol-Addasiad Maint Safonol
Pan fydd meintiau safonol yn methu â bodloni gofynion cais penodol, mae angen dimensiynau arferol. Yr egwyddorion craidd yw "manyleb gywir o ofynion a rheoli manwl gywirdeb peiriannu" i atal gwallau addasu:
- Egwyddorion dylunio dimensiwn personol:
Gosodiad goddefgarwch rhesymol:Blaenoriaethu graddau goddefgarwch H7 ~ H8 ar gyfer diamedr mewnol, h7 ~ h8 ar gyfer diamedr allanol er mwyn osgoi goddefiannau gormodol sy'n cynyddu costau prosesu;
Trwch wal unffurf:Osgoi waliau tenau lleol neu newidiadau sydyn mewn trwch wal; gwyriad trwch wal Llai na neu'n hafal i ±5%;
Addasiad hyd: Cynnal cymhareb L/d rhwng 1 ~ 3 ar gyfer anhawster prosesu is a sicrwydd cywirdeb haws.
Cam 5:Dur Di-staenDulliau Arolygu Cywirdeb Dimensiwn Llawes-Sicrhau Cydymffurfiaeth Dimensiwn
Rhaid gwirio cywirdeb dimensiwn llewys dur di-staen trwy arolygiad proffesiynol i sicrhau cydymffurfiaeth â gofynion. Yr egwyddor graidd yw "archwiliad aml-ddimensiwn a chadarnhad wedi'i yrru gan ddata":
Arolygiad Diamedr Allanol:
Offer:Micromedr y tu allan, dangosydd deialu, peiriant mesur cydlynu;
Dull:Yn debyg i archwiliad diamedr mewnol, perfformiwch fesuriadau cyfeiriadol aml-sefyllfa, aml- i sicrhau dimensiynau diamedr allanol manwl gywir.
Casgliad: Mae dimensiynau cyffredin yn dilyn patrymau sefydledig, a pharu manwl gywir yw'r egwyddor graidd.
Mae gan bob senario ystodau manyleb cyffredin wedi'u diffinio'n glir, nid ar hap. Y rhesymeg graidd yw: "Defnyddiwch y diamedr siafft cyfatebol fel y llinell sylfaen, yna cyfuno gofod gosod ac amodau gweithredu i gyd-fynd â diamedr allanol, hyd a thrwch wal, wrth reoli cywirdeb dimensiwn a chlirio ffit."
Wrth ddod ar draws materion maint llwyni dur di-staen, dilynwch y dilyniant hwn:Yn gyntaf, cadarnhewch y diamedr siafft cydnaws a'r dimensiynau sylfaen mowntio → Yna, dewiswch feintiau cyffredin cyfatebol → Yn olaf, gwiriwch addasrwydd ar gyfer yr amodau gweithredu. Ar gyfer cymwysiadau manwl gywir, rhowch flaenoriaeth i glirio bach, meintiau manwl uchel; ar gyfer-cymwysiadau dyletswydd trwm, blaenoriaethu-maint waliau trwchus; ar gyfer amgylcheddau cyrydol, rhowch flaenoriaeth i drwch wal safonol ynghyd â meintiau deunyddiau sy'n gwrthsefyll cyrydiad. Cofiwch, yr egwyddor graidd o sizing bushing dur di-staen yw "cydnawsedd." Mae paru pob paramedr yn fanwl gywir yn gosod y sylfaen ar gyfer gweithredu offer sefydlog, gan ymestyn bywyd y gwasanaeth a hybu effeithlonrwydd cynhyrchu.
